詳細介紹

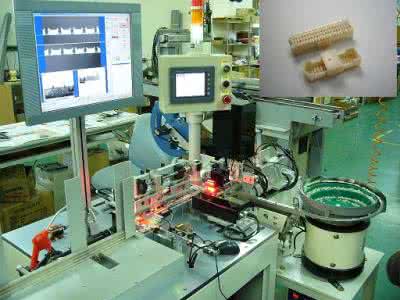

連接器視覺檢測設備
連接器又稱端子，是電子設備中不可缺少的部件，用于手機、電腦、便攜式電子設備中。連接器使上述電子設備的生產更方便、更快捷，同時也降低了生產和維護成本。但是，隨著上述設備功能的增加，體積的不斷減小，對連接器的質量要求越來越高。連接器生產過程中，產品的品質檢測環節一直制約著生產效率的提高，由于產品的特殊性，好多產品的檢測都是靠人工檢測，沒有具體的量的表示，在眼疲勞的情況下還易產生誤檢。為了防止不合格的連接器流入到后續的產品裝配中，目前大部分連接器都要求采用全檢方式的后續檢測?？梢?，連接器質量的檢測是非常重要的一個環節！然而，人工檢測的準確性，客觀性和穩定性一直困擾著連接器生產商?；跈C(jī)器視覺的光學自動檢測方法，在連接器的檢測中，發揮著越來越重要的作用。采用視覺設備對提高產品質量穩定性、減少人力成本有著很大的優勢。

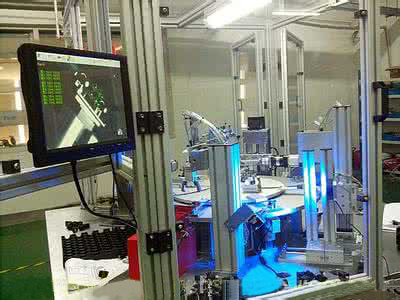

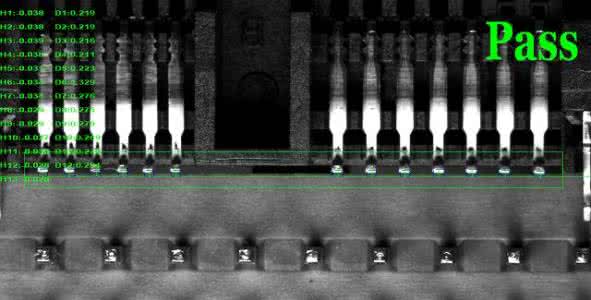

二、 系統功能 （客戶樣品圖） 我司開發的基于視覺技術的連接器檢測設備是高精度，高速度的半自動檢測設備，專門用于檢測各種連接器端子的外觀，引腳平面度，引腳間距等參數。 系統采用人工上料的方法，簡單設定后，即可自動識別、檢測。如有異常發生，可提供燈光或蜂鳴器等報警信號。該系統，也可配備測量數據存儲，分析及打印功能。該設備界面包含實時圖像檢測信息，清晰直觀，可以準確，快速地完成檢驗，明顯提高工作效率和產品質量！ 全自動檢測，在圖像自動識別的基礎上，自動來料----自動檢測-----自動剔除。三步驟，完成了自動化生產。 結合生產現場環境，為用戶制定全自動生產解決方案。

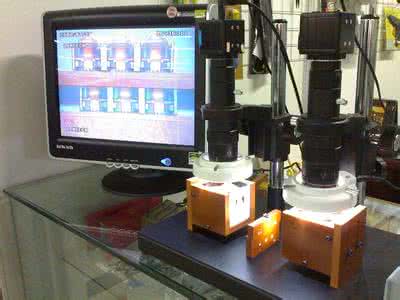

三、 產品說明 此機器為手動檢測，在顯示器上可顯示兩至八條線作為基準，通過CCD放大成像，移動工作臺調節達到檢測目的?，F(xiàn)在原基礎上，改進了CCD部分，由傳統模擬信號改為數字信號輸入，攝像頭里內置十字線發生器，線更細，調節更為方便快捷。
四、主要技術特點與優勢
1． 檢測精度高，可達到0.01毫米的檢測精度，重復精度能達到0.005毫米；
2． 光源布置巧妙、合理，為采集良好的圖像數據源提供保障。光源采用LED光源，壽命長、穩定性高、一致性 好、維護成本低。
3． 采用高分辨率CCD相機，方便地實現外觸發等控制功能；
4． 主要視覺器件均為進口部件，具有壽命長、性能穩定，抗干擾能力強等優點；
5． 采用1394接口的CCD相機，簡化接線，并省卻了CCD外供電源，維護非常方便； 6． 操作界面簡單易用。
